网线接线标准与操作规范
家庭网络布线过程中，水晶头制作是影响网络传输质量的关键环节。RJ45接头内部设有8个金属触点，对应网线内八根不同色序的导线。正确排列双绞线色序不仅能保障数据传输稳定性，还能避免信号串扰导致的网络延迟现象。本文将详细解析568B标准接法，助您完成规范的网络布线施工。
网络水晶头制作全流程
施工准备与操作步骤：

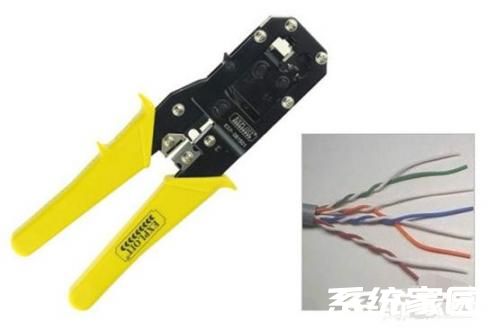

1、使用专业剥线工具在网线末端剥除约20mm外被，操作时需控制力度避免损伤内部导线绝缘层，剥开后可见四组双绞线共八根彩色芯线；

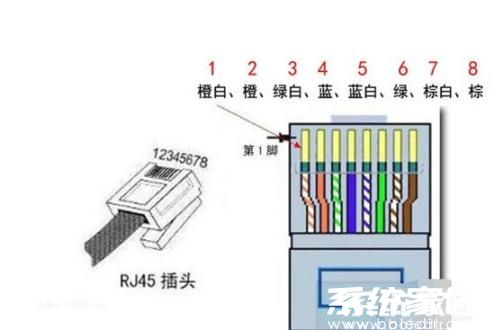

2、将分离的导线按T568B标准排序：橙白相间线作为首序，依次为纯橙色、绿白相间、蓝色、蓝白相间、纯绿色、棕白相间、纯棕色。整理线序时需保持双绞结构，排列完成后预留12mm长度进行平齐裁剪；

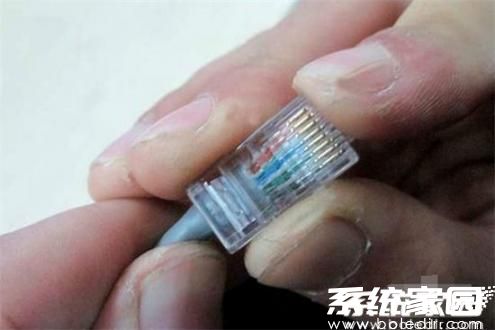

3、将理线器调整至与水晶头卡槽匹配方向，确保导线完全进入透明护套内。插入水晶头时需施加均匀推力，目视检查所有线芯均抵达终端凹槽，此时外被应进入接头尾部3mm处；
4、使用符合ANSI标准的压接工具进行端子固定，压接过程需垂直施压直至听到"咔嗒"声，金属触点应完全刺穿导线绝缘层形成可靠连接；
5、重复上述流程制作对端接头，建议两端均采用相同接线标准。完成后使用网络测试仪验证1-8号线路连通性，各指示灯应依序亮起。
工程注意事项
施工过程中需选用Cat5e及以上规格双绞线，确保支持千兆传输速率。剥除外被时应避免过度弯折导致线芯断裂，压接后需检查各触点是否与导线完全接触。若需墙面埋线，建议预留检修端口并做好线缆固定。掌握规范的网络布线技术，可有效提升家庭网络传输效率与稳定性。
